铬锰系(美国为200系)奥氏体不锈钢简称200系列不锈钢，它是在铬镍系奥氏体不锈钢基础上，往钢中加入锰和(或)氮代替贵重金属镍元素而发展起来的，它的奥氏体元素，除锰之外还有氮，一般还有适量的镍(4%~6%)。而市面上大量流通，用以制作建筑构件、装饰件、车辆结构、护栏、家用电器构件和壳体、餐饮用具、医疗器具等不锈钢主要是奥氏体不锈钢。直读光谱分析仪 LAB S直读光谱仪分析程序适用于各类不锈钢样品的测定，本文通过LAB S直读光谱仪对钢种中硫元素进行测定。

1.实验部分

1.1样品

不锈钢光谱标准样品：GSB 06-3-1321高锰不锈钢光谱标准样品，GSBH 40115-1996CrNiMoCu不锈钢光谱标准样品，太钢不锈钢1Cr18Ni9Ti；200系列不锈钢内控样。

1.2仪器

直读光谱分析仪 LAB S（德国斯派克公司）

磨样机

1.3试验测定

2.结果与讨论

2.1分析程序的测定

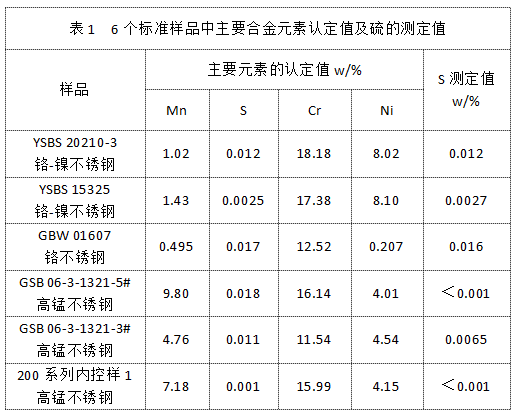

直读光谱分析仪 LAB S 调用分析程序对5个不锈钢标准样品及1个200系列不锈钢内控样进行测定。6个样品主要元素的标准值(或推荐值)和硫的测定结果分别见表1。

从表1可以看出：分析程序测定常规不锈钢样品中硫的结果准确，而测定高锰不锈钢样品中硫的结果异常。

2.2样品分析

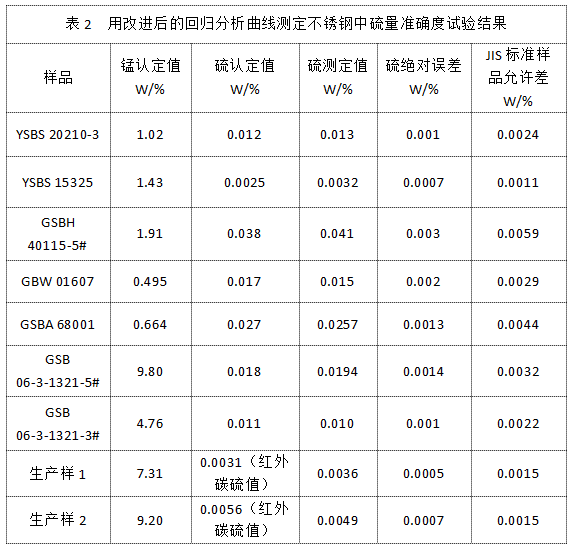

采用不锈钢光谱标准样品和高锰不锈钢生产样品，结合上述所建立硫的干扰校正模式，验证硫回归曲线所得硫含量的准确性。取试样在仪器工作条件下进行测定，将硫的标准化校正(后)强度等测定数据代入式计算干扰校正(后)强度，然后再代入式，得出样品硫的质量分数，结果见表2。

由试验结果可知：用新建立的硫分析曲线测定不同锰含量的系列不锈钢样品，测定结果与其标准由试验结果可知：用新建立的硫分析曲线测定不同锰含量的系列不锈钢样品，测定结果与其标准样类型校正的方法得到更好的测定结果。试验证明使用直读光谱分析仪 LAB S，得到的测定结果完全能够满足炼钢生产的要求，解决了不锈钢产品拓展在分析上的问题。

直读光谱分析仪 LAB S

直读光谱分析仪 LAB S完善引入CMOS探测器技术，20秒内获得高准确度的结果（例如：低合金钢），单一标样实现整个系统的标准化, 此项每天可节省30分钟工作时间。适用于金属再加工生产商、汽车和航空航天制造商、以及成品和半成品、电子产品、半导体等制造商。
